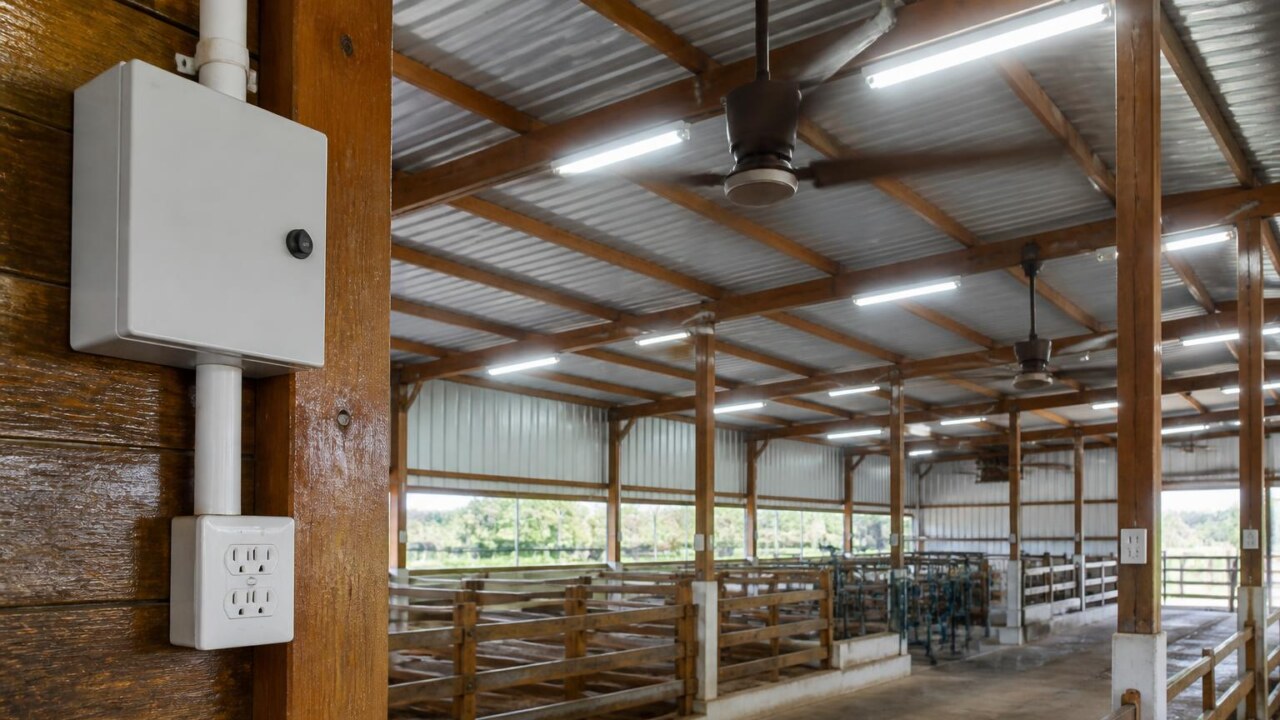

Interior de um galpão agrícola com luminárias, painéis elétricos e ventiladores instalados

Como organizar pontos elétricos em galpões agrícolas?

PorBrayan Zanelatto

Como organizar pontos elétricos em galpões agrícolas

Organizar pontos elétricos em galpões agrícolas exige planejamento técnico, segurança e adequação às normas. Este guia apresenta uma abordagem prática para definir localização, distribuição de circuitos, proteção e manutenção, com foco em eficiência, proteção de animais e equipamentos e facilidade de uso para a rotina da fazenda.

Planejamento inicial: mapa de cargas e necessidades

Antes de qualquer fiação, faça um inventário dos equipamentos e usos do galpão: iluminação, exaustores e ventiladores, aquecedores, bombas, ordenhadeiras, tomadas para ferramentas e pontos de carregamento. Liste potência (em watts ou amperes), tensão e se o equipamento é monofásico ou trifásico.

Com essa lista você terá a demanda total, poderá prever motores com alto pico de partida e separar cargas sensíveis. Também é o momento de decidir se terá gerador de emergência, UPS para controle ou painéis adicionais próximos a áreas críticas.

Distribuição dos pontos e tipos de circuitos

Painel principal e subpainéis

Coloque o painel principal ou um quadro de distribuição em local de fácil acesso, protegido contra intempéries e próximo à entrada de alimentação. Para galpões grandes, utilize subpainéis distribuídos estrategicamente para reduzir comprimentos de cabo e perda de tensão.

Ao projetar alimentadores e subpainéis, calcule quedas de tensão para garantir funcionamento adequado dos motores e iluminação. Como orientação de projeto, adote metas de queda de tensão: cerca de 3% em cada ramo e, no total, até 5% entre o serviço e a tomada mais distante, para eficiência e vida útil dos equipamentos. ([ecmweb.com](https://www.ecmweb.com/content/article/20889505/the-basics-of-calculating-voltage-drop?utm_source=openai))

Separação de circuitos por função

  • Iluminação: circuito dedicado e proteção adequada, evitando que uma falha de tomada apague toda a luz.
  • Tomadas gerais: circuitos 15 A e 20 A para ferramentas e uso cotidiano.
  • Equipamentos de potência: ventiladores, bombas, aquecedores e ordenhadeiras devem ter circuitos dedicados e dispositivos de partida adequados.
  • Tomadas externas e móveis: use tomadas de maior proteção, com caixas vedadas e capas para intempéries.

Proteções, aterramento e segurança para animais

Normas e requisitos aplicáveis

Nos Estados Unidos, instalações em galpões agrícolas entram no escopo do National Electrical Code, artigo específico para agricultural buildings, que traz requisitos complementares às regras gerais. Essas exigências tratam de proteção de tomadas, métodos de fixação de cabos e condicionantes quando houver animais no local. Verifique sempre a edição do código adotada pelo seu estado e regulamentos locais. ([nyeia.com](https://nyeia.com/article-547-agricultural-buildings-2023-nec-electrical-requirements/?utm_source=openai))

Proteção diferencial (GFCI) e circuitos sensíveis

Receptáculos de 125 V e 15/20 A em áreas agrícolas costumam ter exigência de proteção por GFCI quando nas proximidades de água, áreas externas ou locais de trabalho sujeitos a risco de choque. Essa medida reduz risco de eletrocussão. Para circuitos de motores e equipamentos fixos, avalie proteções de sobrecorrente e partida apropriada. ([captaincode2020.leviton.com](https://captaincode2020.leviton.com/node/267?utm_source=openai))

Aterramento, equipotentialidade e fuga de tensão

Problemas de stray voltage podem afetar o comportamento e a saúde de animais. A adoção de aterramento correto e, quando necessário, de uma equipotential plane nas áreas de contenção ajuda a equalizar potenciais e minimizar impactos. Projetos para instalações com animais devem considerar ligações equipotenciais e práticas de aterramento reforçado. ([ecmweb.com](https://www.ecmweb.com/national-electrical-code/article/21151560/keeping-up-with-changes-in-nec-article-547?utm_source=openai))

Métodos de instalação e proteção mecânica

Em galpões, cabos e conduítes ficam expostos a poeira, roedores e impactos. Prefira eletrodutos rígidos ou flexíveis de classe adequada, cabos listados para ambientes industriais e proteções mecânicas onde houver risco de danos. Evite uso de cabo tipo NM (Romex) em paredes ou locais abertos sem proteção, pois não resiste a ambientes agressivos.

Instale caixas, conduítes e aparelhos em alturas que impeçam contato por animais e reduzam acúmulo de sujeira. Proteja pontos externos com dispositivos à prova de intempéries e tampas com vedação.

Posicionamento prático dos pontos elétricos

Iluminação

Distribua luminárias em função da atividade. Áreas de ordenha e manipulação de animais exigem iluminação uniforme e sem ofuscamento. Use luminárias com grau de proteção compatível com poeira e umidade, e considere lâmpadas LED para eficiência e menor manutenção.

Tomadas e pontos de serviço

Coloque tomadas a alturas práticas para uso de ferramentas e carregadores, evitando proximidade direta com pisos molhados ou áreas de trânsito de animais. Em locais de trabalho, instale tomadas adicionais para evitar extensões longas que aumentem risco e queda de tensão.

Motores e ventilação

Posicione pontos para ventiladores e bombas próximos ao equipamento, com condutores e proteções dimensionados para o pico de partida. Utilize contatores e proteção térmica quando indicado pelo fabricante do motor.

Etiquetagem, documentação e manutenção

Identifique todos os circuitos no quadro com etiquetas claras. Mantenha um mapa elétrico do galpão com localização de painéis, disjuntores, pontos especiais e equipamentos. Registre inspeções periódicas e trocas de componentes.

Inspeções preventivas ajudam a detectar cabos roídos, conexões soltas e dispositivos de proteção defeituosos antes que se tornem riscos para pessoas, animais e produção.

Permissões, mão de obra e conformidade

Projetos elétricos para galpões normalmente exigem licença e inspeção do órgão local. Contrate eletricista qualificado e licenciado para dimensionamento, instalação e ligação final. Órgãos como OSHA orientam práticas de segurança elétrica em instalações industriais e de armazenamento e reforçam a necessidade de equipamentos e proteções acessíveis e em bom estado. ([osha.gov](https://www.osha.gov/warehousing/hazards-solutions?utm_source=openai))

Pontos práticos de checklist antes da instalação

  • Inventariar cargas e criar mapa de pontos.
  • Definir painéis e subpainéis para reduzir cabos longos.
  • Separar circuitos por função e por sensibilidade.
  • Dimensionar condutores considerando queda de tensão 3%/5% como referência de projeto. ([ecmweb.com](https://www.ecmweb.com/content/article/20889505/the-basics-of-calculating-voltage-drop?utm_source=openai))
  • Garantir aterramento e avaliar necessidade de equipotential plane onde houver animais.
  • Usar eletrodutos e proteções mecânicas adequadas para ambiente rural.
  • Contratar eletricista licenciado e solicitar inspeção local.

Perguntas frequentes

Preciso de GFCI em todas as tomadas do galpão?

Em muitas situações, receptáculos de 125 V localizados em áreas molhadas, externas ou de uso comum exigem GFCI. No entanto, requisitos exatos dependem do código adotado localmente e do uso específico do ponto. Consulte um profissional para aplicação correta. ([captaincode2020.leviton.com](https://captaincode2020.leviton.com/node/267?utm_source=openai))

Como evitar problemas de queda de tensão em longos trechos?

Use subpainéis próximos às zonas de carga, aumente a seção dos condutores quando necessário e siga a orientação de projeto para limitar a queda de tensão a cerca de 3% no ramo e até 5% no total entre fonte e carga mais distante. ([ecmweb.com](https://www.ecmweb.com/content/article/20889505/the-basics-of-calculating-voltage-drop?utm_source=openai))

Como proteger a fiação contra roedores e impactos?

Instale conduítes rígidos ou tubulação metálica, utilize cabos listados para uso industrial e posicione a fiação em alturas ou dentro de dutos que impeçam acesso fácil de animais e máquinas.

Encerramento

Organizar pontos elétricos em galpões agrícolas requer equilíbrio entre eficiência operacional, proteção de animais e conformidade normativa. Planeje com base na lista de cargas, distribua subpainéis para reduzir cabos longos, use métodos de instalação resistentes ao ambiente rural e adote aterramento e proteções adequadas. Sempre envolva um eletricista licenciado e verifique normas locais antes da execução para garantir segurança e durabilidade da instalação.

Fontes consultadas

  • National Electrical Code – Article 547 Agricultural Buildings. ([nyeia.com](https://nyeia.com/article-547-agricultural-buildings-2023-nec-electrical-requirements/?utm_source=openai))
  • GFCI Protection in Agricultural Buildings / guidance on receptacles. ([captaincode2020.leviton.com](https://captaincode2020.leviton.com/node/267?utm_source=openai))
  • Equipotential plane and grounding for livestock facilities. ([elibrary.asabe.org](https://elibrary.asabe.org/azdez.asp?AID=37158&CID=s2000&JID=2&T=2&utm_source=openai))
  • Voltage drop recommendations and calculation guidance (3%/5%). ([ecmweb.com](https://www.ecmweb.com/content/article/20889505/the-basics-of-calculating-voltage-drop?utm_source=openai))
  • OSHA guidance on electrical safety in industrial and storage environments. ([osha.gov](https://www.osha.gov/warehousing/hazards-solutions?utm_source=openai))
